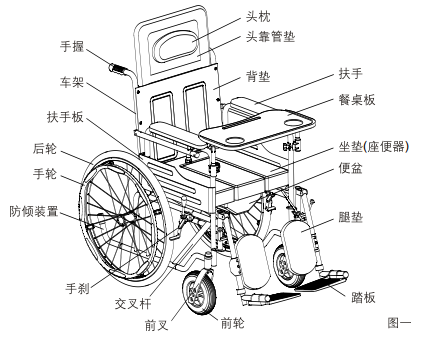

鱼跃轮椅简单结构示意图（非电动轮椅）：

轮椅安装与调试（非电动轮椅）：

1.脚踏板调节

三档可调脚踏板调节:使用随车工具袋内5mm六角扳手松开踏板螺丝。依据乘坐者身高和腿长，调整踏板高度至合适位置，再用六角板手锁紧即可。(图二) ;

      斜锲锁定式脚踏板调节:使用开口扳手旋松斜锲螺母，调至适当位置后锁紧即可。(图三)

      抱箍式脚踏板调节:使用开口板手旋松抱箍螺母，调至适当位置后锁紧即可。(图四)

      注意:可调式脚踏板要调至离地面50mm以上的高度状态下使用。

2.活动腿部件安装拆卸

      安装:①将扣板孔对准轮椅上弹销，挂上活动腿，再按箭头方向旋转，当听到“咔”一声时，即安装完成。(图五)

                ②安装腿带。

      拆卸:①取下腿带。②打开扣板，向外旋转后向上取出即可。注意:活动腿安装后必须确认是否已固定，以免发生意外。

3.升降腿高度调节

      升高:握住活动支架向上抬至合适高度即可。(图六)

      降低:右手握住手柄，向箭头方向按压，同时左手下压活动腿至合适高度即可。(图七)

4.活动扶手操作方法

可翻扶手:按住扶手卡扣，使卡扣与车架分离，后翻即可。(图八)

可拆扶手:一手按住扶手管前端弹销，使弹销与车架管件分离，另一手握住扶手管后端，向上取出即可。如有锁紧机构，则先打开锁紧，然后握住扶手向上取出。(图九)

5.活动扶手高度调节

一手上扳扳手，另一手上提扶手至适合高度时，松开扳手，当听到“咔”一声弹销锁定即可。(图十)

6.座便器安装

轮椅展开后。取出座便器，双手拿住座便器(开口向前)，将一侧塑料卡件卡住座管后，向下按入另一侧，确认塑料件已全部卡入座管后才可使用。(图十一)

警告:请务必确认四个卡扣件都卡入座管，以免发生意外。

7.座便轮椅座芯、便盆

座芯抽出:抓住座芯前端，向外抽出即可。(图十二)

座芯放入:抓住座芯前端，向内插入即可。便盆抽出:抓住便盆前沿把手，将便盆沿箭头方向抽出即可。

便盆放入:抓住便盆前沿把手，将便盆从背靠后插入座垫下滑轨，并确认固定。

8.头枕的安装

      安装:双手握住头枕，沿图中箭头方向插入背靠后面的管件孔即可。(图十三)

      收起:双手握住头枕，向上拔出即可。

9.防倾轮可拆调节

      按住弹销下压按钮，然后向外拔出防倾。(图十四)

10.背靠角度调节

      半躺型:①双手同时下拉左右扶手旋钮，利用身体后靠重力，到达所需位置。

      ②保持坐势，放开拉手旋钮，定位销弹入定位孔即可。(图十五)

      全躺型:双手握住手把，抓住刹把缓慢向:下，到达所需位置时，放开刹手把即可。为了安全，请您定期检查升降机构。(使用前请先检查轮椅是否已安装防倾管)。(图十六)

注意:半躺调节时请勿将手指伸入拉手上端与管件连接处，有夹手危险。

警告:请勿在有坡度的地方调节背靠角度，有侧翻危险。

警告:调节全躺时，请不要靠在背靠上，以免发生意外。
